FIRTINA NG

Salih Kıvrak Yazar: Salih Kıvrak
08 Şub 2020 20:25
Kategori: Kara Araçları, Paletli Araçlar, Türk Savunma Sanayii Ürünleri
A A
0
FIRTINA NG
FacebookTwitterLinkedinWhatsappTelegramQR Kodu

“Fotoğraflar Defence Turk tarafından taranmıştır.”

FIRTINA NG kundağı motorlu obüs (KMO) sistemi, T-155 Fırtına’nın geliştirilmiş versiyonudur. FIRTINA NG yeni yetenekler ve güncel teknolojilerle donatılmıştır.

FIRTINA NG bireysel özerkliğe dayanarak, geleceğin topçu muharebeleri ihtiyaçlarını karşılamak üzere tasarlandı.

Uzun atış menzili, araç içi balistik bilgisayar, ataletsel navigasyon sistemi, elektrikle çalışan top ve kule hedefleme sistemi, elektrikle çalışan otomatik mermi yükleme sistemi, itici klima ünitesi özellikleri ile FIRTINA NG tamamen bağımsız ve mükemmel bir ateşleme varlığı olarak savaş alanına getirmektedir. Yüksek otomasyon düzeyi, FIRTINA NG’nin görevini yerine getirmek için gerekli olan reaksiyon süresini ve insan gücünü azaltmasını sağlamaktadır.

NATO mühimmatlarının uyumluluğunu sağlayan NATO standardizasyon gereklilikleri ve Ortak Balistik Mutabakat Zaptı (JBMOU) tam olarak karşılanmaktadır.  Bu NATO müttefikleri ve dost ülkeler için potansiyel bir tedarik fırsatı yaratmaktadır.

Teknik Konsept

“Tek Top – Tek Batarya”

FIRTINA NG, hızlı konuşlanma ve yer değiştirme olanağı sunar ve gerekirse top birimi olarak ayrı yönetilebilir.

“Vur ve Kaç”

Ateş komutu aldıktan sonra FIRTINA NG, 30 saniye içinde bir hedefe ateş edebilir, 90 saniye içinde ateş görevini ve yer değiştirmeyi tamamlayabilir.

“Çoklu Atım Eş Zamanlı Etki”

Farklı yükseklik açıları ve atış pozisyonları ile FIRTINA NG, aynı hedefi aynı anda üç atışla vurabilir.  Etkili Doğrudan ve Genel Destek Aralığı Yeteneği

Üstün Mobilite ve Hayatta Kalma kabiliyeti: ADOP – 2000 / FSAP -2000 (FSAP / Ateş Destek Otomasyon Projesi-2000) ile entegrasyon

FIRTINA NG özellikle 40 km menzilli tugay ve tabur seviyelerinde ateş destek (doğrudan ve genel destek) görevleri için uygundur. Topçu, düşmana yaklaşabilir ve dost birimlere yönelik tehditleri çok daha önce ortadan kaldırabilir

Her FIRTINA NG, verilen görevi bir batarya ile yerine getirme yeteneğine sahip olduğundan, batarya, her biri üç obüse sahip olan iki bölük olarak veya savaş ortamında ayrı ayrı kullanılabilir.

Silah Sistemi

“Namlu odası, tüm NATO standartlarını karşılayacak şekilde tasarlanmıştır.”

  • Namlu Çapı: 155 mm
  • Namlu Boyu: 52 kalibre
  • Yiv Sayısı: 48
  • Bükülme Oranı: 1:20
  • Top Kuyruğu:  Yukarı doğru açılabilen Kayar Kuyruk Mekanizması
  • Namlu Freni: Çoklu Tampon
  • Fünye Mekanizması: Otomatik Kartuş (fişek) Sistemli

Ateş Oranı

Namlu 52 kalibre uzunluğunda, mono blok tasarımlıdır ve 23 litre oda hacmine sahiptir. Tüpün yorulma ömrünü uzatmak için otomatik olarak parçalanır.  Yiv oranı 20 sağ bükümde 1’dir. Namlu odası, M3 ve M4 serisi dahil olmak üzere tüm NATO standartlarının yanı sıra modüler yükleri barındıracak şekilde tasarlanmıştır.

Genel Özellikler

  • Uzunluk: 13.1m
  • Genişlik: 3.40 m
  • Yükseklik: 3.85 m
  • Yerden Yükseklik: 0.42 m
  • Savaş Ağırlığı: 48 ton

Hareketlilik

  • Süspansiyon: Hidro-pnömatik
  • Maksimum Hız: 65 km/sa
  • Eğim: %60
  • Tırmanma: 2.80 m
  • Hendek: 1.5 m
  • Geçiş yüksekliği: 1.5 m
  • Seyir Menzili: 360 km

Sonraki Nesil Atış Kontrol Sistemi

Ataletsel Navigasyon Sistemi, FIRTINA NG’nin pozisyonunu ve namlu hedefini belirler.

Otomatik mermi yükleme sistemi Balistik Bilgisayar ile birleşir ve mermiyi sırayla otomatik olarak silah namlusuna yükler. Zincir Tipi Mermi Cephaneliği, mürettebatın herhangi bir önceliği olmadan mermiyi seçmesini sağlar.

Araç içi Balistik Bilgisayar, tamamen otonom topçu teknik atış kontrolü sağlar ve diğer araç içi ekipmanlara ve harici atış kontrol komut direklerine bağlanır.  Yazılım, kullanıcı dostu topçu gösterge penceresi ünitesine ulaşmak için bir Grafik Kullanıcı Arayüzü (GUI) ile NATO Topçu Balistik Çekirdeği (NABK) kullanılarak geliştirilmiştir.

Top büküm sistemi, namluyu otomatik modda otomatik olarak hedefe bağlamak için Balistik Bilgisayardan ateş kadran yüksekliği (QE) ve azimut (AZ) değerlerini alır.  Ayrıca yarı otomatik yedekleme modu ve manuel büküm vardır.

Süspansiyon sistemi, harici olarak monte edilmiş on iki hidrogaz süspansiyon ünitesinden ve tekerleklerden oluşur ve ayrıca mürettebatın zorlu zeminlerde bile konforlu bir şekilde hareket etmesini sağlar.

İtici iklimlendirme ünitesi sıcaklığı ölçer, balistik hesaplamalarda kullanılmak üzere verileri otomatik olarak ateş kontrol bilgisayarı iletir.

Yeni Nesil Atış Kontrol Sistemi, hızlı devreye alma, yeniden konumlandırma, ateşlemeye hazırlık, bilgisayarlı Atış yönetimi / kontrolü ve diğer Atış destek sistemlerine dijital olarak entegrasyon olanağı sağlar.

Komuta Kontrol Sistemlerine Dair

  • ADOP-2000’in Tüm Üniteleri ile İletişim (Atış Destek Otomasyon Projesi 2000 / FSAP-2000).
  • Frekans Atlamalı Ses ve Veri Aktarımı için (ASELSAN) Radyo Konfigürasyonu ile Kablolu ve Kablosuz İletişim
  • FIRTINA NG, Türk Atış Destek Otomasyon Programına (ADOP-2000) dijital olarak entegre edilmiştir ve gerekirse diğer herhangi bir Atış Yönlendirme Sistemine (FDC) hazırdır.
  • FIRTINA NG, görev verilerini kendi atış kontrol sistemi veya Akü Atış Yönlendirme Merkezi aracılığıyla alabilir ve aktarabilir.
  • Doğrudan İleri Gözlemciler (FO), Pil FDC veya Battallion FDC ile iletişim kurabilir. Bu, verilen görevi tamamlamak için büyük bir esneklik sağlar.

Vur ve Kaç

Ateşleme komutunu aldıktan sonra FIRTINA NG, 30 saniye içinde hedefe ateş edebilir, 60 saniye içinde ateş görevini (7-8 mermi / dakika) tamamlayabilir ve daha sonra harekete geçebilir.

FIRTINA NG, 30 saniye içinde hareketten harekete geçer ve tipik 7-8 mermi ateşleme görevi bir dakika içinde tamamlanır, ilk 3 mermi 15 saniye içinde patlama hızında ateşlenir, 30 saniye içinde harekete geçer. Tüm bu özellikler navigasyon, araç içi balistik bilgisayar ve top döşeme sistemleriyle mümkün oluyor. Bu yetenek, piller de bu ekipmana sahip olsa bile, hedef daire, dolaylı panoramik teleskop vb. geleneksel konumlandırma cihazlarını atar.

Atış Alanı

  • M 107 : (HE) 18 km
  • M549A1 (RAP/HE) : 30 km
  • ERFB/BB : >40 km

FIRTINA NG’nin 52 kalibre namlusu tüm NATO standart mühimmatını kullanabiliyor.

Atış Kabiliyeti

  • Seyir Açısı (traverse?) : 360 derece
  • Maksimum Yükseklik: 1244 mil (70 derece)
  • Minimum Yükseklik: -44 mil (-2.5 derece)

FIRTINA NG, her yöne ateş etmek için çok yönlülüğe sahiptir. Top kontrol aralıkları yükseklikte -44 (-2,5 derece) ile 1244 (70 derece) mil ve azimutta 360 derece.

Mühimmat Özellikleri

Tüm NATO Standart Mühimmat Türleri

M107(HE) : Klasik Yüksek Patlayıcı ve Duman ve Aydınlatma Ailesi (M116, M110, M485A2, vb.)

M549 RAP (HE):  Uzun Menzilli (30 km) Roket Destekli Mermi

ERFB / BB Uzun Menzilli (40+ km) Base-Bleed (BB) Torba Şarjı M3 ve M4 serisi

Modüler Şarjlı Yanıcı Kasa, Değiştirilebilir, Modüler Yapı

Aşırı sıcak havalarda görevi devam ettirmek için Klima Sistemi tarafından mürettebat yorgunluğu önlenir.

Hayatta Kalabilirlik ve Güvenlik

  • Otomatik yangın algılama ve söndürme sistemi
  • Sürücü Görüş Sistemi (ADIS)
  • NBC Koruma Sistemi
  • Karşı Balistik Koruma; 14,5mm Makineli Tüfek Kabukları, Anti-Personel Mayınları ve Parçalanma

NBC savaş alanında, birleşik NBC ve havalandırma sistemi, mürettebat üyesinin temiz havayı solumasına izin verir. Mürettebatın her bir üyesinin ayrı ayrı NBC filtreleme birimine entegre edilmiş bir NBC maskesi vardır.

Temel balistik koruma, 14,5 mm AP mermi ve 155 mm mermi parçalanmasına karşı dayanıklı zırh çeliğinden (RHA) oluşur.

ADIS, ön ve arka görüş için Termal ve CCD Kamera sağlar ve mürettebatın durumsal farkındalığını artırır.

Teknik Özellikler

Genel
Savaş Ağırlığı 48 ton
Boyu 13.1 m
Genişlik 3.4 m
Yükseklik 3.85 m
Mürettebat 5
Yangın Kontrolü Otomatik
Gündüz ve Gece Görüş Sürüş Sistemi Mevcut
NBC Koruması Mevcut
Otomatik Yangın Algılama ve Baskı Sistemi Mevcut
İklimlendirme Sistemi Mevcut
Mermi Yükleme Otomatik
Doğrudan Ateş Sarp Silah Sistemi ile

Ateş Sistemi

Namlu Çapı/ Kalibre 155 mm, 52 kal.
Ateş Oranı
  • Salvo Atışı: 3 atım/15 saniye
  • Yoğun Atış: 7-8 atım/dakikada
  • Sürekli Atış: 2 atım/dakikada
Namlu Hareketi
  • Yükselme: -2.5/ 70 derece
  • Dönme: 360 derece
Atış Menzili
  • M107 (HE): 18 km
  • M5449A1/RAP (HE): 30 km
  • ERFB/BB (HE): 40+ km

Hareket Kapasitesi

Azami Hız 65 km/h
Yerden Yüksekliği 0.42 m
Eğim 60%
Dikey Engel 0.75 m
Tırmanma 2.8 m
Sudan Geçiş Yüksekliği 1.5 m
Seyir Aralığı 360-400 km
Salih Kıvrak

Çukurova Üniversitesi Elektrik Elektronik Mühendisliği öğrencisi.

Savunma sanayii takipçisi.

Motosiklet ve Adanaspor tutkunu.

Etiketler: fırtınaFırtına ObüsüFırtına-2KMOKundağı Motorlu ObüsSelf Propelled Howitzert-155topçu
SPONSORLU İÇERİK
Önceki Haber

Belarus, Flute 80mm ÇNRA sistemini tanıttı

Sonraki Haber

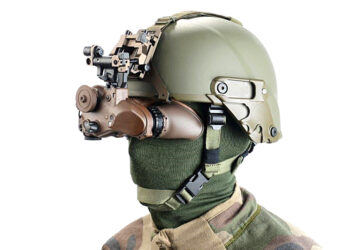

Fransız piyadesine yeni gece görüş gözlüğü
