ÇINGI Otomatik Namlu Temizleme Cihazı

0

Günümüz silah sistemleri ve mühimmatlarının hızla gelişimi ile, namlu temizliği ve bakımıyla ilgili sorunlar da bu gelişime paralel olarak artmaktadır. Namlu bakımı ve temizleme yöntemleri maliyet etkin çözümlere ihtiyaç duyarken, geleneksel temizleme yöntemleri; yüksek iş gücü ihtiyacı ve bakım süresinin uzunluğu gibi lojistik problemleri beraberinde getirmektedir. Savunma Sanayi Teknolojileri AŞ SSTEK üretimi ÇINGI, Türk Silahlı Kuvvetleri envanterinde bulunan T-155 FIRTINA Obüslerinin namlu bakımı için mevcut cihaz ve temizleme yöntemleri incelenerek kendine özgü bir tasarımla imal edildi.

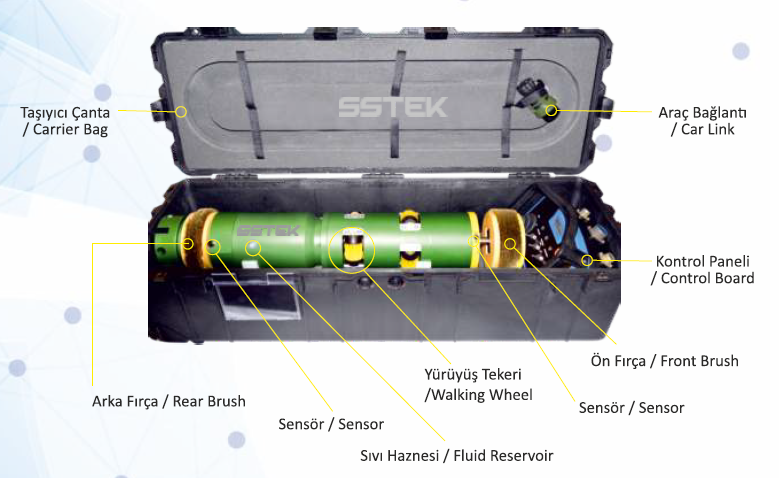

Namlu temizleme cihazı dört ana bölümden meydana gelmektedir. Bu bölümler işlevsel ve teknik özellikler bakımından ayrılmaktadır. Mühendislik hesaplamaları yapılarak, analizli ve uygulamalı incelemelerle bu bölümler şu şekilde ayrılmıştır:

  1. Cihaz Güç Ünite Kısmı
  2. Yürüme ve Taşıyıcı Sistemleri
  3. Fırça ve Temizleme Ünitesi
  4. Kontrol Paneli

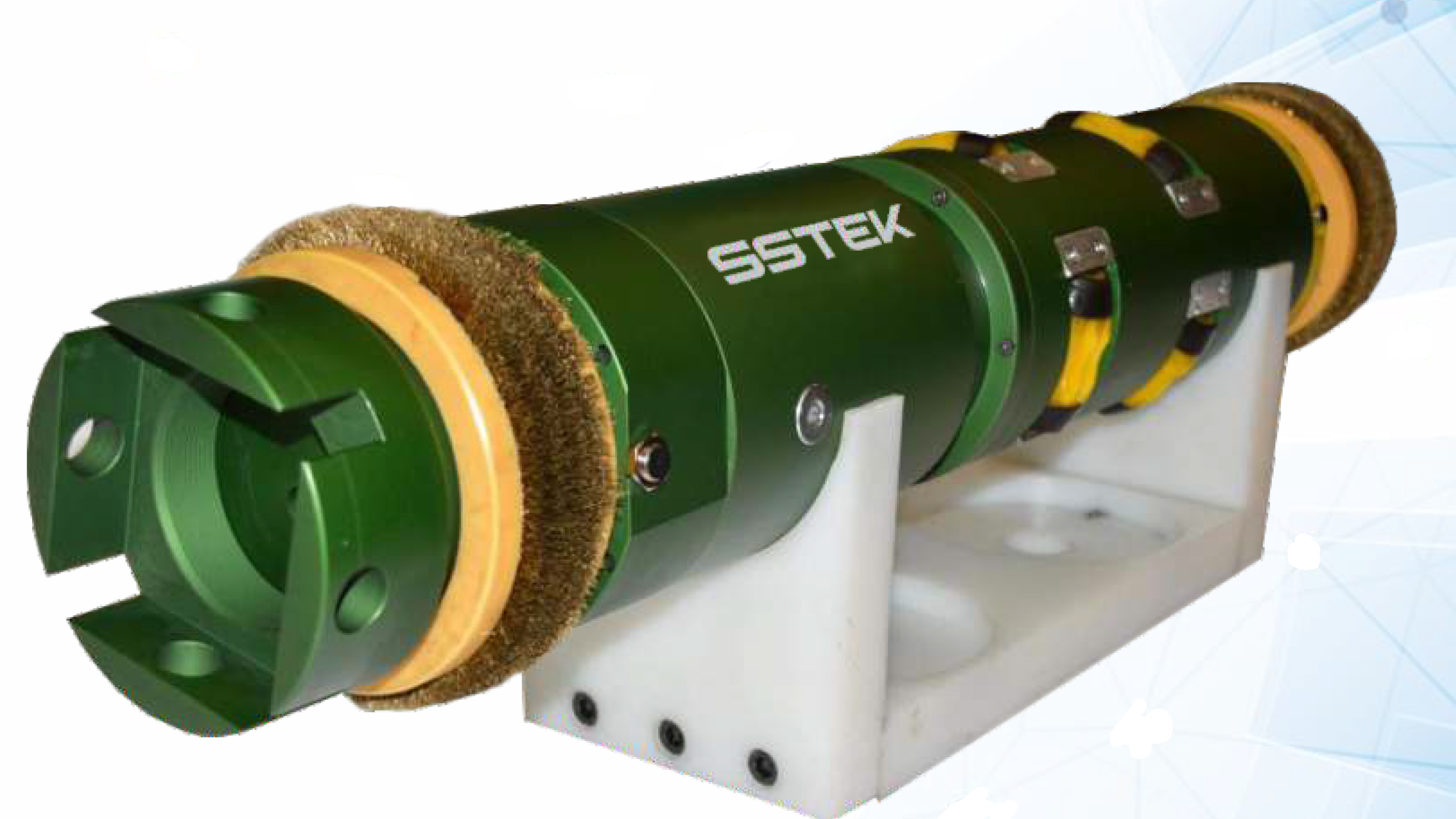

ÇINGI 155’in Teknik Özellikleri
Ölçüleri Ø 145 X 870 mm
Ağırlığı 21 kg
Namlu İçi İlerleme Hızı 1,8 – 2,2 m / dk.
Toplam Temizleme Süresi 18 – 25 dk.
Fonksiyonları  155 mm namlu temizleme için
Fırça Ölçüleri 159 mm X 50 mm
Fırça Adedi  2 Adet
Fırça Yapısı  Bronz, Bronz – Plastik
Fırça Hareket Hızı  780 kez / dk.
Fırça Hareket Tipi İleri-Geri-Dairesel
Temizleme Sıvısı Hazne Kapasitesi 900ml.
Çalışma Sıcaklığı Aralığı -35 ˚ C   + 50 ˚ C
Ürün Gücü 24V  Aracın kendi güç kaynağı
Uygulanabilecek Sistemler  Fırtına Obüsü, Fırtına 2, G5, G6, Paladin, K9, PZH 2000

‘ÇINGI’ Namlu Temizleme Cihazının Avantajları

Söz konusu cihaz yapılan Ar-Ge sonucunda olabilecek en az parça sistemiyle geliştirilmiş olup bakımı yönüyle kolay ve pratik sökülüp takılması tek bir takımla yapılabilmektedir. Gerekli yedek parçalar günümüz piyasa şartlarında kolayca tedarik edilebilmektedir.

Namlu temizleme cihazı, aynı çap namlu çeşitlerinde yiv-set adedi, açısı, uzunluğu, marka ve tip gözetmeksizin tüm 155mm ağır silah namlularında uygulanabilir iken yabancı menşei cihazlarda ise aynı çap namlu için yiv-set adedi, açısı, uzunluğu, marka ve tip farkı gözetilerek uygulanmaktadır.

Cihaz elektrik enerjisini araç üzerindeki 24V akü enerjisi ile çalışmakta olup, bir adet askeri konnektör ile bağlanmaktadır. Benzer menşei ürünlerin çalışması için ekstra 220V elektrik veya 8 bar değerinde hava kompresörüne veya ikinci bir araca ihtiyaç duyulmaktadır.

Kontrol paneli tek bir yere sabit olmayıp kullanıcı personel ile bağımsız taşınabilmektedir, gerek araç içinden gerek araç dışından kullanımı mümkündür. Bu işlem çatışma esnasında personelin açık hedef olma ihtimalini ortadan kaldırmakta ve iş gücü, zaman, kolaylık sağlamaktadır.

Cihazın üzerindeki fırça, keçe, bez ve diğer temizleme ürünleri tek bir bağlantı ekipmanı ile sökülüp değiştirilebilmektedir. Ürünün hafifliğinden dolayı tek bir personelin kullanılması avantaj sağlamaktadır.

  • İş gücü; personel kazancı
  • Kolay taşınabilme
  • Zaman kazancı
  • Detaylı yiv-set temizliği
  • Açık hedef olmamak
  • Seyyar kontrol paneli
  • Otomatik ve kolay kullanım
  • Araç içi ve dışı kullanım
  • 24V akü ile kullanım – aracın kendi güç kaynağı
  • 220V enerji veya hava kompresörü gibi ekstra ikinci araç gerektirmez
  • Tüm hava ve arazi şartlarında kullanılabilirlik
  • Aynı çap tüm namlular için kullanılabilme

ÇINGI Sisteminin Yabancı Muadilleri ile Karşılaştırılması

ÇINGI RIFLEBORE BLD-155A
Menşei Türkiye Kore Kore
Ağırlığı 18 kg. 14,5 kg. 21 kg.
İlerleme Hızı 2-2,5 mt/dk 1,5-1,8 mt/dk 3 mt/dk
Temizlik Sıvı miktarı 900ml 700ml ?
Fırça Sayısı 2 48 2
Güç Kaynağı 24 VDC 24 VDC 24 VDC
Çalışma Sıcaklığı -30°C ~ +50°C -32°C ~ +50°C -30°C ~ +50°C
Aydınlatma Power Led Yok Var
Uygulama Tüm 155 mm namlular 155 mm namlu (48 yiv-set) 155 mm namlu (48 yiv-set)
Çalışma Şekli Otomatik/Manuel Otomatik Otomatik
Sensör Ön – Arka Ön – Arka Yok
Sensör Arızası Manuel kullanım Arıza Arıza
Bakım Sade ve kolay / Kullanıcı Karmaşık / Üretici Firmaya Bağlı Karmaşık / Üretici Firmaya Bağlı
Kullanım Şekli Namlu önünden ve araç içinden Namlu önünden ve araç içinden Sadece namlu önünden
Sıvı Deposu Var / Dahili Var / Harici Yok
Fırça Şekli Tek parça ve tek somun ile değişebilir 48 adet fırça ve cımbız yardımı ile Tek parça
Fırça kullanımı / kurulama İsteğe bağlı iki adet fırça üzerine kurulama ekipmanı Sabit Üzerine bez bağlanabilir
Kurulama ekipmanı Bez, keçe 48 adet keçe Bez
Temizlik alanı Namlu içi tüm yüzey Yiv Namlu içi tüm yüzey
Temizlik sonlandırma Otomatik/Namludan çık butonu Otomatik Otomatik
Elektronik Yazılım Değiştirme Kullanıcı isteğine göre güncelleme Sabit Sabit

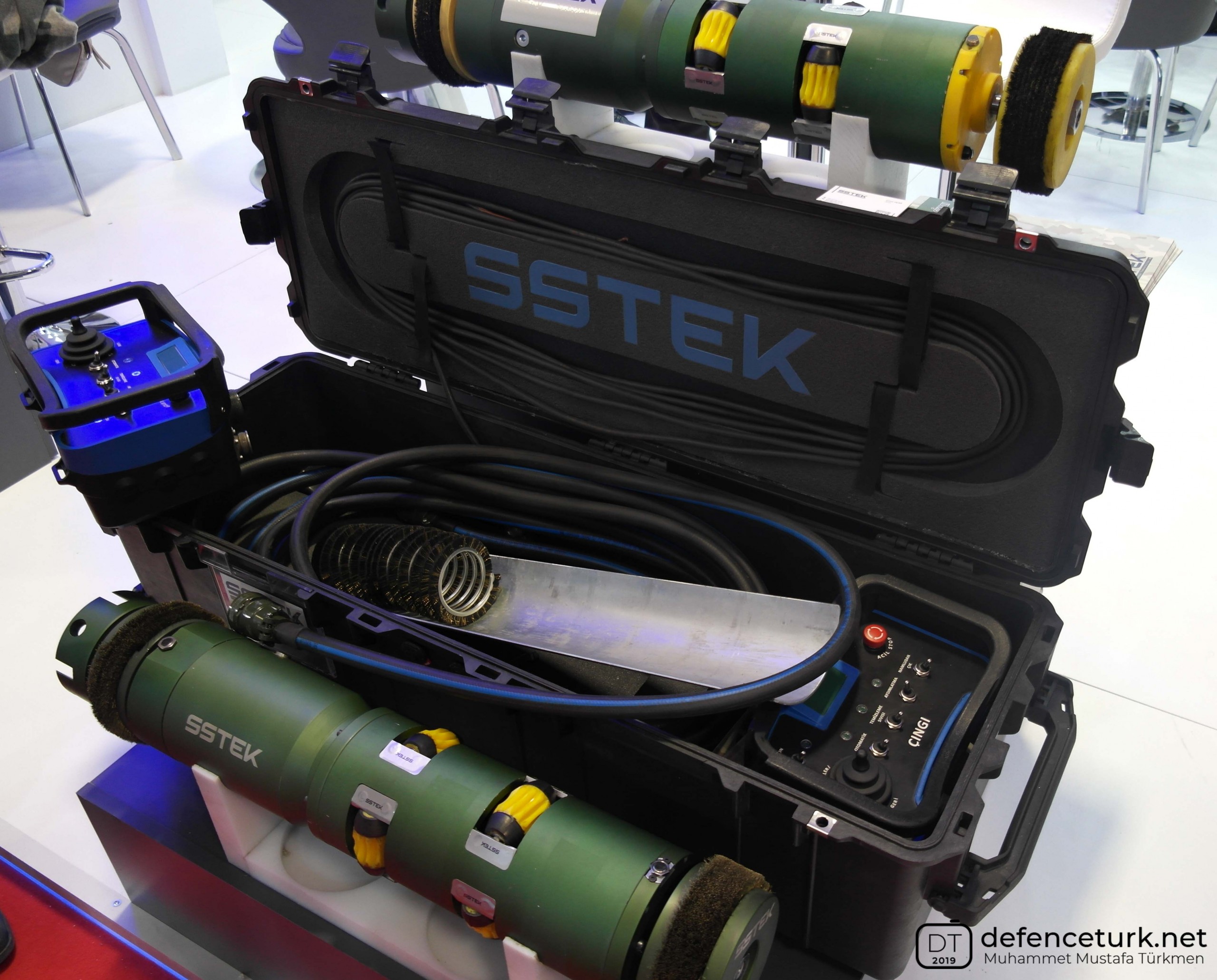

Çanta Tüm ekipmanları içerisinde bulunduran tek çanta 2 adet bez çanta

?

Arıza bildirimi Sesli ve ışıklı ikaz ? ?
Arıza Durumu 4-7 gün Kore Kore
Yedek Parça 2-3 gün Kore Kore
Fiyat Yerli Üretim / Uygun Fiyat İthalat / Yüksek Maliyet İthalat / Yüksek Maliyet

Yerli ve milli imkanlar ile prototipi tamamlanmış olan ÇINGI, kullanıcısı olan gerek topçu birliklerinin gerek üs bölgelerinin ve gerekse topçu ve füze okulunun kullanım ihtiyaçları, tecrübesi ve gereksinimleri gözetilerek üretilmiştir.

SAMSUNG CSC

ÇINGI’nın otomatik olarak kullanılmasının yanı sıra  manuel modda da kullanılma kabiliyeti namlu içerisindeki bakırlaşmanın yoğun olduğu bölgenin detaylı temizliğini yapabilme kabiliyeti rakiplerine karşı üstünlüğünü öne çıkartmaktadır. Ön kısımda bulunan namlu çapından daha büyük, bronz ve at kılı olan fırça sadece yiv kısmını değil namlu içerisinin tüm yüzeyine etki etmektedir.

Tasarımı olağanca basite indirilerek cihazın bakımı kolay hale getirilmiştir. Yabancı muadilleri ise, olası bir arıza durumunda manuel olarak çalışma özelliği bulunmayıp, servis için satıcı firmaya bağlı kalınmaktadır.

ÇINGI’nın Saha Testlerine Dair Görüntüler

ÇINGI Sisteminin Tarihsel Gelişimi

Namlu temizleme cihazının ilk fikri ve prototip imalatı kasım 2017 de tasarlanmaya başlanmıştır.

  • 2018 Ocak ayında cihazın ilk denemesini Hakkari/Yüksekova alay komutanı Albay Mahmut Büyükçıngı ile birlikte Hakkari Yüksekova üs bölgesinde gerçekleştirdi. Burada ki denemelerimizin olumlu sonuç vermesi neticesinde Kara Kuvvetleri EDOK Komutanlığına bildirildi.

Kara Kuvvetleri EDOK Komutanlığı’nda yapılan stratejik ürün toplantısında, cihaz Albay Mahmut Büyükçıngı tarafından kurula tanıtılmış ve kuruldan geçer not almıştır.

  • Bu süreç zarfında 3 kez Adapazarı Arifiye’de bulunan 1. Ana bakım Tank Fabrikasında Namlu Temizleme Cihazı denemeleri yapılmış ve cihazın olumlu olumsuz yönleri tartışılarak cihazın geliştirilmesinde yardımcı olmuşlardır.
  • Etimesgut’da bulunan 4. Ana Bakım Fabrikası personelleri Ast. Adnan Yıldırım ve silah uzmanı Murat Keçeli ile 09.05.2018 tarihinde Polatlı da bulunan Sakarya kışlasında cihazın denemeleri yapılmış olup 11.05.2018 tarihinde 4. Ana Bakım Fabrikasına cihazı götürüp üzerinde değerlendirme yapılarak cihazın eksiklikleri tartışıp görüşleri üzerine cihaz üzerindeki Fırça yapısı ve Çanta hakkında değişiklikler yapılmıştır. Cihazda başka kusur bulunmadı.
  • Kara Kuvvetleri Komutanlığı tarafından, 27.06.2018 tarihinde verilen yazılı emre istinaden Topçu ve Füze Okulu’nda denenmesi, olumlu sonuç alınması halinde K.K.Loj.K.lığı tarafından yaygınlaştırılması emri verilmiş olup, namlu temizleme cihazı Topçu ve Füze Okuluna (Polatlı) ağustos ayı içerisinde bırakılıp 15 gün süre zarfında denenmiştir.

Deneme sonuçları üzerine Albay Atilla Dinç (Topçu ve Füze Okulu) tarafından 03.09.2018 tarihinde hazırlanan görüş raporunda Namlu Temizleme Cihazının gerekli temizliği yaptığı ve uygun görüldüğüne dair düşüncesini bildirmiştir.

  • 05.2019 tarihinde Kara Kuvvetleri Komutanlığı Lojistik Komutanı Tuğgeneral Sıtkı Varlı yerinde ziyaretimizde vermiş olduğu emir üzerine Sakarya kışlasında 2 gün süre ile denenmiş ve düzenlenen rapor da cihazın gerekli namlu temizliğini yaptığı ve Türk Silahlı Kuvvetleri’nin ihtiyacına uygun olduğu görüşü bildirilmiştir.

ÇINGI Namlu Temizleme Sistemi’nin Videosu

ÇINGI 120’nin Teknik Özellikleri
Ölçüleri Ø 115 X 760 mm
Ağırlığı 17 kg
Namlu İçi İlerleme Hızı 2 – 2,4 m / dk.
Toplam Temizleme Süresi 12 – 17 dk.
Fonksiyonları  120 mm namlu temizleme için
Fırça Ölçüleri 159 mm X 50 mm
Fırça Adedi  2 Adet
Fırça Hareket Hızı  780 kez / dk.
Fırça Hareket Tipi İleri-Geri-Dairesel
Temizleme Sıvısı Hazne Kapasitesi 900ml.
Çalışma Sıcaklığı Aralığı -35 ˚ C   + 50 ˚ C
Ürün Gücü 24V  Aracın kendi güç kaynağı



ÇINGI 203’ün Teknik Özellikleri
Ölçüleri Ø 190 X 820 mm
Ağırlığı 26 kg
Namlu İçi İlerleme Hızı 1,6 – 2,1 m / dk.
Toplam Temizleme Süresi 18 – 24 dk.
Fonksiyonları  203 mm namlu temizleme için
Fırça Ölçüleri 159 mm X 50 mm
Fırça Adedi  2 Adet
Fırça Hareket Hızı  550 kez / dk.
Fırça Hareket Tipi İleri-Geri-Dairesel
Temizleme Sıvısı Hazne Kapasitesi 1200ml.
Çalışma Sıcaklığı Aralığı -35 ˚ C   + 50 ˚ C
Ürün Gücü 24V  Aracın kendi güç kaynağı
