Radar Kesit Alanı Hesaplama Sistemi | RASES

Hasan Kolukısa Yazar: Hasan Kolukısa
10 ay önce
in Radar ve Elektronik Harp Sistemleri, Türk Savunma Sanayii Ürünleri
0
FacebookTwitterLinkedinWhatsappTelegramQR Kodu

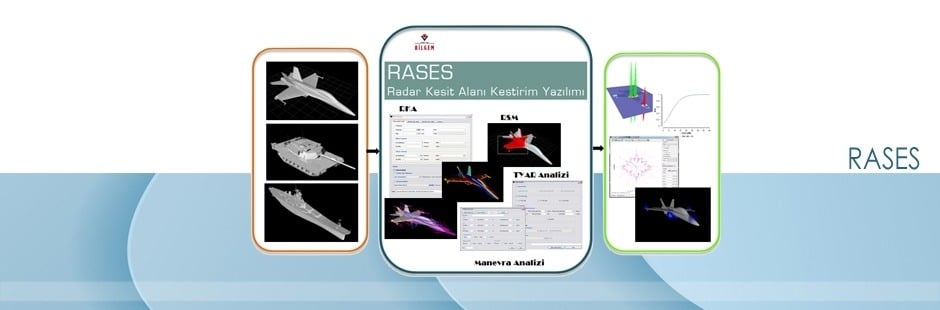

TÜBİTAK BİLGEM tarafından geliştirilen RASES, elektromanyetik alanların saçılması problemini yüksek frekans teknikleriyle çözerek Radar Kesit Alanı (RKA) büyüklüğünü hesaplayan bir yazılımdır.

RAPSİM tarafından geliştirilen SES yazılımı fiziksel optik, seken işin yöntemi, fiziksel kırınım teorisi, TYAR görüntüsü oluşturma ve CLEAN algoritması gibi tekniklere dayalıdır. Yazılımda kullanılan analizler:

Monostatik ve Bistatik RKA Kestirimi

RASES tarafından sağlanan, yüksek frekans hesaplama tekniklerine dayalı benzetim ortamında, monostatik ve bistatik RKA analizleri farklı frekans, malzeme, geliş ve gözlem açıları için yapılabilmektedir. Platform üzerinde bulunan, elektriksel özellikleri birbirinden farklı malzemeler RASES yazılım içinde bulunan ASM kütüphanesi ile tanımlanabilir.

Monostatik ve bistatik analiz sonuçları lineer ya da logaritmik skalada kartezyen veya polar koordinatlarda çizdirilebilir. Bununla beraber, RKA sonuçlarına ait istatiki bilgiler de bu sonuçlarla birlikte elde edilebilir, RASES analitik, numerik ve deneysel yöntemlerle doğrulanmış güvenilir RKA değerleri sunar.

Menzil Profili, 2-B ve 3-B Tyar Görüntüsü Hesaplama

RASES yazılımında hedef/platformların 1-B (menzil profili), 2-B ve 3-B TYAR görüntüleri RKA değerleri kullanılarak oluşturulabilir ve kullanıcı grafik arayüzü üzerinde gösterilebilir. TYAR görüntüleri kullanılarak platform üzerindeki baskın saçıcı bölgeler tespit edilebilir. Böylelikle RKA azaltımı veya hedef tanıma çalışmaları gerçekleştirilebilir.

Saçılma Merkezi Tespiti

1-B. 2-B ve 3-B TYAR görüntülerinden tespit edilebilen saçılma merkezine ait konum ve gelinlikler, hedef/platformlar RKA azaltımı çalışmalarında önem arz etmektedir.

Saçılma merkezi çıkartılması CLEAN algoritması ile gerçekleştirilir.

RKA Azaltımına Yönelik Tasarım Önerileri

Bir platformun RKA değeri, platform üzerinde geometrik değişiklikler yapılarak ya da radar soğurucu malzeme kullanarak azaltılabilir. Kütüphanede yer almayan bir malzeme, malzemenin elektriksel özellikleri kütüphaneye eklenerek analizlerde kullanılabilir.

Geometrik değişiklikler ise platformun CAD modeli üzerinde ticari CAD model yazılımları kullanılarak yapılabilir. Böylece düşük RKA değerli platformların tasarlanmasına olanak sağlanır.

Hasan Kolukısa

Savunma Sanayii ile ilgileniyor.

Etiketler: Radar Kesit Alanı Hesaplama SistemiRASESTübitak Bilgem
