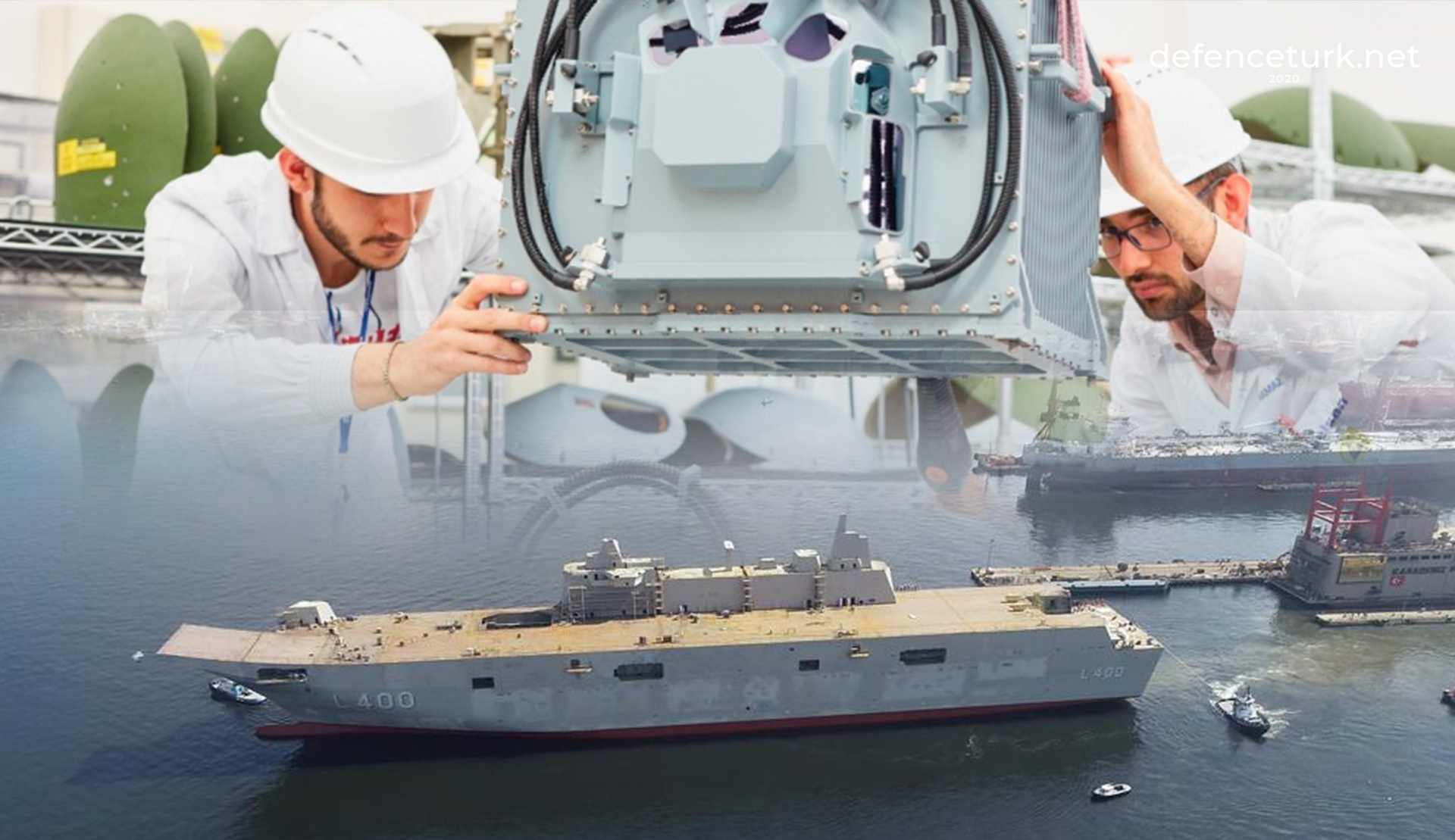

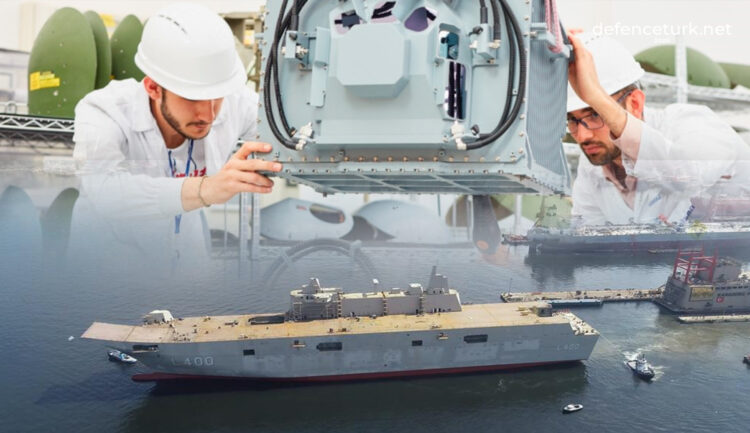

ASELSAN tarafından geliştirilen PİRİ Kızılötesi Arama ve Takip Sisteminin (KATS) fabrika kabul testleri, Savunma Sanayii Başkanlığı, ARMERKOM, Sedef Tersanesi ve ASELSAN personelinin katılımı ile ASELSAN Akyurt Tesislerinde tamamlandı. PİRİ KATS, hizmete girdiğinde Türk Silahlı Kuvvetlerinin en büyük platformu olacak olan Çok Maksatlı Amfibi Hücum Gemisi TCG ANADOLU’nun liman ve seyir durumunda tehdit tespiti ve takibi için en önemli sistemlerinden biri olma özelliğini taşıyor. Orta dalga (MW) ve uzun dalga (LW) olmak üzere dünyada çift bantta çalışan ilk kızılötesi arama ve takip sistemi olan PİRİ-KATS, Deniz Kuvvetleri Komutanlığının ihtiyaçları göz önüne alınarak, deniz platformlarına 360 derece farkındalık sağlanması amacıyla geliştirilen ve savaş yönetim sistemine tam uyum sağlayan bir tespit takip sistemidir.
PİRİ-KATS üç ana birimden oluşuyor;
- 120 derecelik görüntünün dış pencereler yardımıyla toplanıp optik yollar yardımıyla detektöre ulaştırıldığı Sensör Birimi,
- Sensör Biriminin en zorlu deniz koşullarında bile tespit ve takip yapabilmesi için kullanılan Stabilizasyon Birimi ve
- sayısal hale çevrilen görüntünün işlendiği tespit ve takip işlevlerinin yerine getirildiği Elektronik Birim.
Gemiye yerleştirilen üç adet sensör ile 360 derece kapsama sağlayan sistem, panoramik olarak yarattığı görüntü ile farklı deniz koşullarında kullanıcıya pasif olarak tespit ve takip imkânı sağlıyor. Beş binden fazla alt malzemeden oluşan sistem; özgün ve yerli optik tasarımı, aynı anda 150 hedefi takip edebilme gibi yetenekleriyle, ASELSAN’ın sahip olduğu teknolojiler ve sunduğu ürünler açısından ülkemiz için ne kadar müstesna bir yere sahip olduğunu gösteriyor.
Entegrasyon, devreye alma, liman ve deniz kabul testlerinin tamamlanması sonucunda, Deniz Kuvvetleri Komutanlığına teslimi planlanan TCG ANADOLU ile envantere kazandırılacak olan sistemin, Barbaros Sınıfı Fırkateynlerin Yarı Ömür Modernizasyonu Projesi ve İ-Sınıfı Fırkateyn (MİLGEM 5) Projesi kapsamında da teslim edilmesi planlanıyor.
PİRİ
PİRİ-KATS, deniz platformları için pasif olarak hava ve deniz araçlarını ve füzeleri tespit ve takip etmek amacıyla geliştirilmiş olan, yüksek performanslı bir kızılötesi arama takip sistemidir.
PİRİ, sürekli bakan sensörleri sayesinde tehditlere karşı aralıksız bir şekilde koruma sağlamaktadır. Eş zamanlı Çift-Band IR Görüntüleme özelliği sayesinde her hava koşulunda ve tüm ışık koşullarında büyük yükseliş görüş alanı ile de tüm tehditlere karşı tam bir koruma ve uyarı sistemidir. Yanca ekseninde 360° panoramik MWIR ve LWIR görüntülemesi ve dağıtık sensör mimarisi ile tüm platformlara uyarlanabilir bir yapıya sahiptir.
Kullanım Alanları
- Arama ve Takip
- Gözetleme
Genel Özellikler
- Pasif Olarak Arama ve Takip
- Hava/Deniz Araçlarını ve Füzeleri Tespit ve Takip
- Çok Sayıda Hedefin Eş Zamanlı Tespit ve Takibi
- Sürekli Bakan Sensörler
- Dönen Sistemlere Göre Yüksek Görüntü
- Yenileme Hızı
- Takip Bildirimi için Daha Kısa Süre
- Daha Uzun Takip Bildirimi Menzili
- Karşı Tedbirler için Daha Uzun Süre
- Eş Zamanlı Çift-Band IR Görüntüleme (MWIR ve LWIR)
- Düşük Hatalı Alarm Oranı
- Yükseliş Ekseninde Büyük Görüş Açısı
- Denizi-Süpüren Füzeler ve Hava Araçlarının Eş Zamanlı Tespiti
- Tüm Yanca Ekseni için Panoramik MWIR ve LWIR Görüntü Gösterimi
- Eş Zamanlı Olarak 6 adet Sıkıştırılmış Panoramik Video (213×1536) ve 5 Adet Yüksek Çözünürlükte (640×512) Sektör Video Gösterimi
- Dağıtık Sensör Mimarisi
- Sensör Birimlerini Kulenin Çevresine Yerleştirerek Tüm Yanca Ekseni Kapsaması
- Dönen Sistemlerin Aksine Kör Bölge Oluşmaz
- Yükseliş Ekseninde Hareket
- Daha Yüksek İrtifadaki Tehditleri Tespit ve Takip Kabiliyeti
- Hassas Stabilizasyon
- Çevre Farkındalığı
- Maskeleme Bölgesi Tanımlama Yeteneği
- Veri Kayıt Yeteneği
Sensör Çözünürlükleri | MWIR: 640×512
LWIR: 640×512 |
Görüş Açısı | Yanca: 360° (3×120°) Yükseliş: ≥ 17° |
Yükseliş Ekseninde Hareket |
-10° ile +45° arası |
Görüntü Yenileme Hızı | 5 Hz |
Çoklu Hedef Takibi | Her bir sensör biriminde 50 hedef olmak üzere toplam 150 hedefe kadar |
Hatalı Alarm Oranı | < saatte 1 |
Haberleşme Ara Yüzü | Ethernet |
Video Ara Yüzü | Ethernet |
Güç Ara Yüzü | STANAG 1008 Edition 9 |
Sıcaklık | Çalışma: -40°C ile +50°C arası Depolama: -40°C ile +70°C arası |
