ASELFLIR F500C’nin özellikleri belli oldu

ASELSAN tarafından geliştirilen ASELFLIR F500C’nin özellikleri belli oldu.

ASELSAN tarafından İnsansız Hava Araçları (İHA), helikopterler ve uçaklar dahil sabit kanatlı veya döner kanatlı hava platformları için geliştirilmiş olan ASELFLIR F500C’nin özellikleri belli oldu. Bu kapsamda ASELFLIR-F500C sisteminde 3-5 mikrometre Kızılötesi Kamera, Yüksek Çözünürlüklü Gündüz Görüş Kamerası, Yüksek Çözünürlüklü SWIR Kamera, Lazer Hedef İşaretleme Birimi, Lazer Mesafe Ölçme Birimi, Lazer Noktalama bulunmaktadır.

Genel Özellikler

• 220 mm Çaplı Ortak Optik Açıklık IR, HDTV, SWIR Kameraların Dar Görüş Açısı ve En Dar Görüş Açısı İçin Çok Büyük Optik Açıklık
• Daha Büyük Optik Açıklık Sayesinde Daha Uzun Menzil
• Küçük ve Hafif Sistem
• Tek Bir “Hatta Değiştirilebilir Birim”
• Üstün Menzil Performansı
• Yüksek Performanslı HD IR Kamera Gerçek “Full High Definition” (1920×1080) HDTV Kamera Sayısal Büyütme Uygulanmaksızın 1920x1080p Video Çıkışı
• “High Definition” (1280x720p) HDTV Kameralara Göre 2.25 Kat Daha Fazla Sensör Pikseli
• Yüksek Çözünürlüklü SWIR Kamera

• IR, HDTV ve SWIR kameralar için ortak görüş açıları
• Lazer Mesafe Ölçer
• Lazer Hedef İşaretleme
• Lazer Noktalayıcı
• Dahili Sensör Hizalama Birimi
• Tümüyle Sayısal Video İşleme Hattı
• Gelişmiş Görüntü İşleme
• Çoklu Hedef Takibi
• IR, HDTV ve SWIIR Videoları Üzerinde Eşzamanlı Hedef Takibi
• Hassas Hedef Konumu Belirleme
• Hareketli Hedefin Yönünü ve Hızını Belirleme
• Ataletsel Ölçüm Birimi
• Hassas Stabilizasyon
• Platform ile Otomatik Hizalanma
• Yüksek İrtifalardaki Çok Düşük Sıcaklıklarda Çalışma

Konuyla ilgili olarak Savunma Sanayii Araştırmacısı Kadir Doğan’ın değerlendirmeleri şu şekilde:

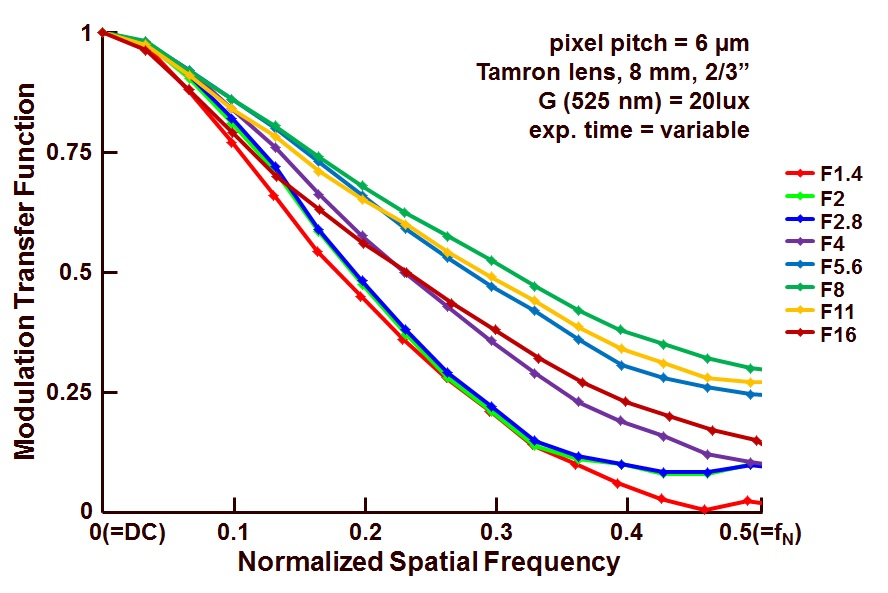

“Göze çarpan ilk durum Optik açıklığı. 220mm oldukça yüksek. CATS‘de böyleydi. Wescam Mx-15‘de bu açıklık yaklaşık 6 inç. Optik açıklık arttıkça, “teoride” daha iyi bir MTF yani Modulation Transfer Function eğrisi bekleniyor. MTF’i optik performans ölçütü olarak düşünebilirsiniz. Burada bir ekleme yapmakta yarar var. Optik açıklık arttıkça bazı parametrelerde iyileşmeler, görüntü kalitesinde artış beklenirken, optik tasarım süreci ve sistemin kompakt hale gelmesi zorlaşıyor. ASELSAN bu konuda bir tecrübe elde ettiği için böyle devam ediyor sanırım.

İkinci önemli nokta, “Gerçek Full HD Definition” denilmiş. Bu durumu şöyle anlatalım, 1280×1024 çözünürlükte bir sensörü farklı şekiller ile (oversampling, super-resolution) 1920×1080 bir görüntü haline getirebilirsiniz. Gelen görüntü Full HD olabilir ama arada “gerçek” ile fark vardır. Burada bir parantez açalım. Sadece çözünürlük de bir şey ifade etmiyor.

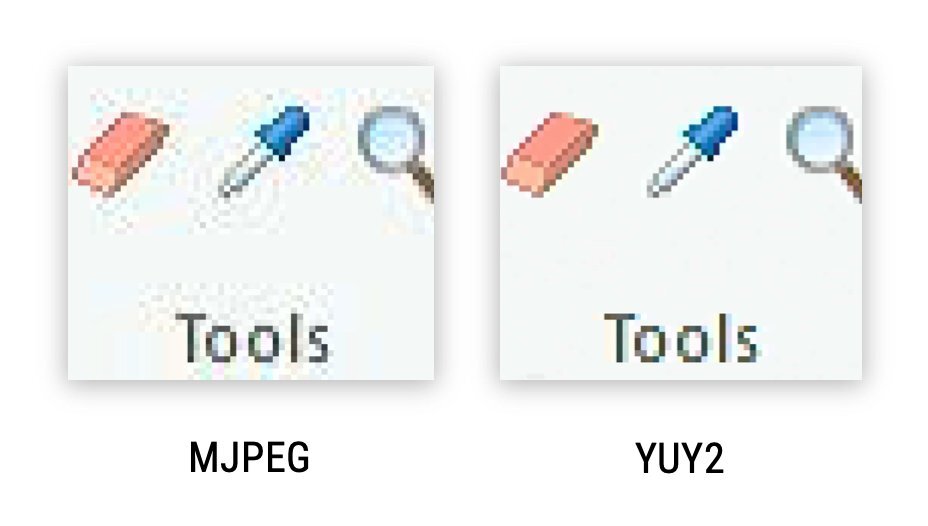

Görüntü kalitesine etki eden birçok etken var. Örneğin renk derinliği. YUV:4:2:2 ile MJPEG görüntü arasında derinlik farkı var. Birisi kontrastı 16bit de ölçeklendirirken, diğeri 8 bit de örneklendiriyor gibi.

“IR, HDTV ve SWIR için ortak görüş açısı” İleri seviye platformlarda olması gereken özelliklerden biri. Bu sayede bir hedefi takip ederken, farklı kameraya geçerseniz takibi devam ettirebilirsiniz veya imaj karıştırma (blending) gibi algoritmaları daha efektif çalıştırabilirsiniz.

“Tümüyle sayısal video işleme hattı” Bu da önemli. Analog sinyallerin işlenebilmesi için dijitale çevirilmesi lazım. Bu gibi dönüşümler sensöre ne kadar yakın olursa, görüntüdeki PSNR (Peak-Signal-to-Noise-Ratio) gibi gürültü performansını gösteren metrikler daha iyi hale geliyor.

Kameralardaki Görüş Açısı değerlerine gelecek olursak. Ne kadar küçük görüş açısına iniyorsanız, o kadar odak uzaklığınız artıyor yani daha fazla optik zoom yapabiliyorsunuz gibi düşünebilirsiniz. IR kamera’da bu değer maksimum 0.86°. Takriben 1015-1020mm odak uzaklığı demek. Peki 1015-1020mm odak uzaklığı ne demek? %90 ihtimalle bir arabayı 72km’den tespit, 18km’den tanımlama, 9km’den teşhis etmek anlamına geliyor. Tabi ki bu değerler teorik değerler ama üç aşağı beş yukarı böyle. Bu hesaplamalar Johnson kriterine göre yapılıyor.

Özetle, oldukça oturaklı, ayağı yere basan bir konfigürasyon gibi görünüyor. Biraz daha CATS+ bir ürün gibi. Eğer veri dokümanındaki değerleri gerçekte de görebilirsek, en azından kağıt üzerinde Wescam MX-15+ hatta 20 rakibi bir ürün diyebiliriz.”
